W laptopie nośnik danych najczęściej nie siedzi w jednym, stałym miejscu, bo wszystko zależy od konstrukcji obudowy. Odpowiedź na pytanie, gdzie jest dysk w laptopie, zależy więc od tego, czy masz klasyczny model z zatoką 2,5 cala, nowoczesny SSD M.2, czy konstrukcję z pamięcią wlutowaną w płytę. Poniżej pokazuję, jak to rozpoznać bez zgadywania, gdzie szukać dysku i na co uważać, żeby nie pomylić go z innym elementem.
Najszybciej sprawdzisz to po typie obudowy i konstrukcji nośnika
- W większości laptopów dysk znajduje się pod dolną pokrywą, a nie pod osobną klapką serwisową.
- W nowych konstrukcjach najczęściej spotkasz SSD M.2 2280, czyli mały moduł przykręcony do płyty głównej.
- W starszych laptopach nośnik bywa 2,5-calowy i siedzi w metalowej ramce lub koszyku.
- W bardzo cienkich modelach pamięć może być wlutowana i nie ma osobnego dysku do wyjęcia.
- Najpewniejszym punktem odniesienia jest instrukcja serwisowa konkretnego modelu.
Najczęściej znajdziesz go pod dolną pokrywą

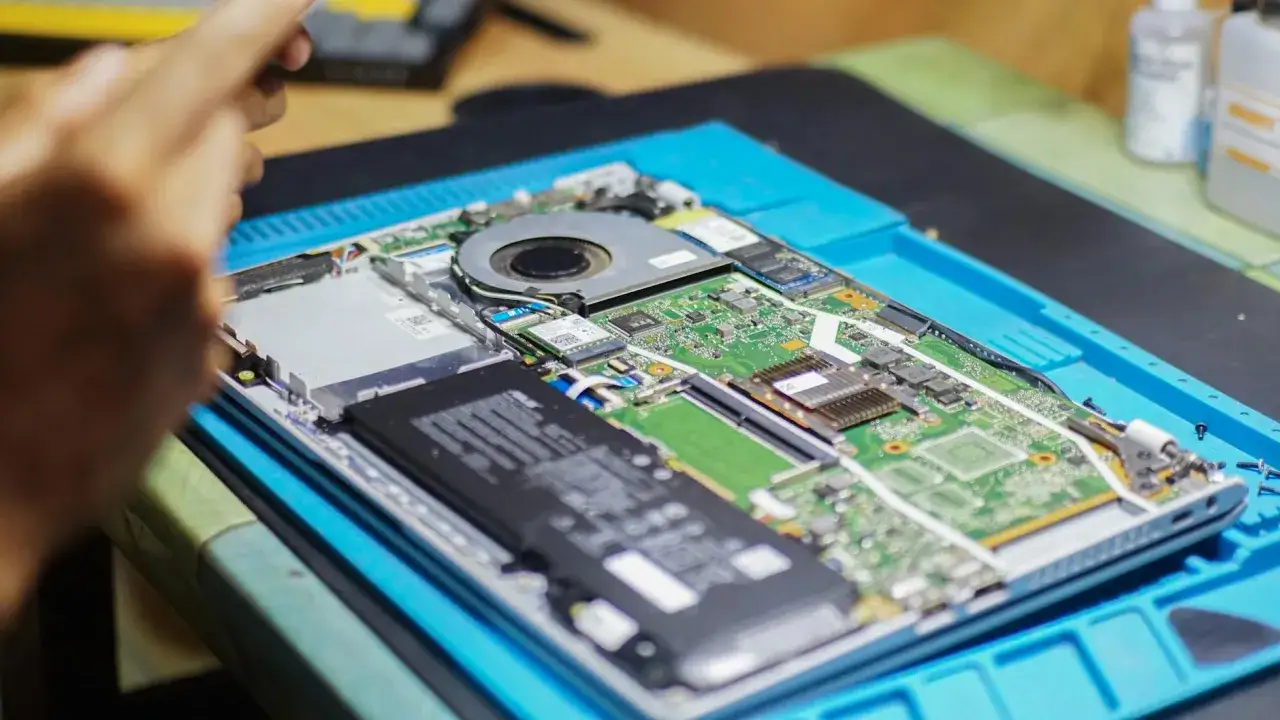

W nowoczesnych laptopach nośnik danych jest zwykle ukryty wewnątrz obudowy, pod dolną pokrywą. Po jej zdjęciu zobaczysz mały moduł przykręcony jedną śrubką albo większy prostokątny dysk osadzony w ramce. To oznacza, że w praktyce nie szukasz go przy krawędziach laptopa z zewnątrz, tylko na płycie głównej, obok baterii, chłodzenia albo złączy rozszerzeń.
Warto od razu rozróżnić dwa scenariusze. W jednym przypadku masz osobny, wymienny nośnik, który można odkręcić i wysunąć. W drugim pamięć jest częścią płyty głównej i nie da się jej wyjąć bez lutowania. To właśnie dlatego w jednych laptopach wymiana dysku zajmuje kilkanaście minut, a w innych kończy się na stwierdzeniu, że modernizacja nie jest przewidziana. Dalej pokażę, jak odróżnić oba warianty bez ryzykownego rozbierania wszystkiego na ślepo.
Jak rozpoznać, jaki nośnik masz w środku
Najwięcej zależy od formatu. Sama nazwa „SSD” nie mówi jeszcze, gdzie jest element fizycznie zamontowany, bo SSD może mieć kilka różnych postaci. W praktyce najczęściej spotykam trzy rozwiązania.
| Typ nośnika | Jak wygląda | Gdzie zwykle jest | Co to oznacza dla użytkownika |
|---|---|---|---|
| M.2 NVMe | Mała płytka, najczęściej 22 x 80 mm, przykręcona jedną śrubą | Na płycie głównej, pod dolną pokrywą, często obok baterii lub radiatora | Najczęstszy wybór w nowszych laptopach; zwykle da się go wymienić na większy |
| 2,5-calowy SSD lub HDD | Prostokątny dysk w metalowej ramce albo koszyku | Przy krawędzi obudowy, czasem pod osobną klapką serwisową | Typowy w starszych modelach i części laptopów biznesowych |
| Pamięć wlutowana | Brak osobnego modułu do wyjęcia | Na płycie głównej, zwykle pod osłoną lub bezpośrednio na laminacie | Modernizacja bywa niemożliwa, a wymiana wymaga serwisu z odpowiednim sprzętem |
Warto zapamiętać jedną rzecz: M.2 opisuje kształt i złącze, a NVMe lub SATA opisuje interfejs. To nie są synonimy. Dwa dyski mogą wyglądać identycznie z zewnątrz, ale jeden będzie działał po szybszym PCIe/NVMe, a drugi po SATA. Jak pokazują materiały producentów pamięci, najpopularniejszy wariant M.2 2280 ma 22 mm szerokości i 80 mm długości, więc jest znacznie mniejszy od starego dysku 2,5 cala. Tę różnicę bardzo łatwo zobaczyć po otwarciu obudowy, jeśli wiesz, na co patrzeć.
Jeśli masz ultrabooka, cienkiego ThinkPada, MacBooka lub nowszego laptopa gamingowego, szansa na M.2 jest duża. Jeśli sprzęt ma już kilka lat, równie dobrze możesz trafić na 2,5-calowy dysk w ramce. Z tego miejsca najlepiej przejść do bezpiecznego sprawdzania wnętrza, zamiast zgadywać po samym wyglądzie obudowy.
Jak sprawdzić to samodzielnie bez ryzyka
Najpierw robię prostą rzecz: wyłączam laptop, odłączam zasilacz i czekam chwilę, aż układ się rozładuje. Jeśli model ma wyjmowaną baterię, warto ją także wyjąć. W sprzęcie z baterią w środku nie trzeba niczego odrywać na siłę, ale nie wolno też od razu podnosić pokrywy metalowym narzędziem bez przygotowania.
- Odłącz zasilanie i wszystkie akcesoria.
- Odwróć laptop spodem do góry i obejrzyj dolną pokrywę.
- Sprawdź, czy producent nie zostawił osobnej klapki serwisowej dla pamięci masowej.
- Po zdjęciu obudowy szukaj małej karty przykręconej jedną śrubą albo dysku w ramce.
- Zrób zdjęcie wnętrza przed dotykaniem czegokolwiek. To bardzo pomaga przy składaniu.
- Jeśli coś siedzi pod osłoną termiczną lub metalową folią, sprawdź instrukcję serwisową modelu, zanim zaczniesz zdejmować kolejne warstwy.
To podejście jest nudne, ale skuteczne. Z mojego doświadczenia wynika, że większość problemów zaczyna się wtedy, gdy ktoś otwiera laptop „na wyczucie” i próbuje podważać elementy, które wcale nie są nośnikiem danych. Zamiast tego warto najpierw potwierdzić układ wnętrza w dokumentacji producenta, a dopiero potem ruszać śrubokręt. Dzięki temu od razu wiesz, czy szukasz dysku M.2, czy klasycznej zatoki 2,5 cala.
Jeżeli po zdjęciu pokrywy widzisz tylko baterię, chłodzenie i kilka małych kart, nie oznacza to jeszcze, że dysku nie ma. To prowadzi do najczęstszych wyjątków, które naprawdę potrafią zmylić nawet kogoś, kto już kilka laptopów rozkręcał.
Dlaczego czasem nie widać żadnego dysku
Najpierw sprawdziłbym trzy scenariusze. Po pierwsze, nośnik może być ukryty pod osłoną termiczną lub EMI, czyli metalowym ekranem chroniącym elektronikę przed zakłóceniami i przegrzewaniem. Po drugie, laptop może mieć pamięć wlutowaną w płytę główną, więc nie zobaczysz osobnego dysku, bo po prostu go nie ma jako wymiennego modułu. Po trzecie, urządzenie może mieć kilka miejsc montażowych, a aktywny nośnik siedzi w drugim slocie, którego na pierwszy rzut oka nie widać.
- W ultracienkich konstrukcjach producent często rezygnuje z klasycznej zatoki na rzecz pamięci wlutowanej.
- W laptopach biznesowych i gamingowych zdarza się drugi slot M.2 albo dodatkowa zatoka 2,5 cala.
- W części modeli nośnik jest schowany pod radiatorem, pianką dociskową lub folią ochronną.
- Jeśli konfiguracja była różna zależnie od wersji sprzedażowej, dwa identyczne z zewnątrz laptopy mogą mieć zupełnie inne wnętrze.
W takiej sytuacji dobrze jest sprawdzić model w systemie. W „Zarządzaniu dyskami” zobaczysz pojemność i układ partycji, a w Menedżerze urządzeń sam model nośnika. To nie pokaże ci dokładnej lokalizacji śrubki, ale pomoże potwierdzić, czy komputer w ogóle widzi osobny dysk. Dla mnie to ważny punkt kontrolny, zanim w ogóle zacznę myśleć o rozbieraniu sprzętu.
Skoro już wiesz, że nośnik może być ukryty albo wlutowany, łatwo o kolejną pomyłkę: wzięcie za dysk czegoś, co wygląda podobnie, ale pełni zupełnie inną funkcję.
Jak nie pomylić dysku z innym elementem
Najczęściej ludzie mylą dysk z pamięcią RAM albo kartą Wi‑Fi. To zrozumiałe, bo wszystkie te elementy bywają małymi modułami na płycie głównej. Różnica jest jednak czytelna, jeśli wiesz, czego szukać.
| Element | Jak wygląda | Co go zdradza |
|---|---|---|
| Dysk SSD | Wąska płytka albo prostokątny nośnik w ramce | Zwykle jedna śruba mocująca i brak przewodów antenowych |
| Pamięć RAM | Dłuższy moduł SO-DIMM z kośćmi pamięci | Metalowe zatrzaski po bokach i montaż w poziomym slocie |
| Karta Wi‑Fi | Bardzo mały moduł, często w formacie M.2 2230 | Dwa cienkie kabelki antenowe wpięte w złącza |
| Bateria | Duży płaski pakiet zajmujący sporą część wnętrza | Gruby przewód zasilający i brak typowego złącza dysku |
Tu jest drobny, ale ważny szczegół: karta Wi‑Fi też może siedzieć w slocie M.2, więc samo złącze nie wystarcza do identyfikacji. Liczą się też anteny i rozmiar modułu. Jeśli coś jest małe, ma dwie anteny i nie przypomina nośnika danych, to nie jest dysk, tylko moduł łączności. Ten podział oszczędza sporo czasu, zwłaszcza przy pierwszym otwarciu laptopa.
Gdy już rozpoznasz elementy wewnątrz, pozostaje ostatni krok: upewnić się, czy w twoim modelu w ogóle opłaca się coś wymieniać albo dokładać. I właśnie to sprawdzam na końcu, zanim polecę kupno nowego SSD.
Co sprawdzić przed wymianą albo dołożeniem nośnika
Jeśli celem jest wymiana lub upgrade, nie wystarczy wiedzieć, gdzie jest nośnik. Trzeba jeszcze dopasować go do ograniczeń laptopa. Zawsze sprawdzam trzy rzeczy.
- Długość modułu M.2 - najczęściej 2230, 2242 albo 2280. Jeśli slot obsługuje tylko 2280, krótszy dysk może nie pasować bez dodatkowego mocowania.
- Interfejs - SATA i NVMe to nie to samo. Fizycznie nośnik może wyglądać podobnie, ale laptop musi obsługiwać dany standard.
- Liczbę slotów i miejsce na chłodzenie - czasem drugi dysk da się dołożyć tylko po zdjęciu radiatorka, termopada albo osłony.
W praktyce oznacza to tyle, że nie kupuję SSD „na oko”. Najpierw sprawdzam dokładny model laptopa, potem instrukcję serwisową, a dopiero później wybieram nośnik. To szczególnie ważne przy sprzęcie firmowym i ultrabookach, gdzie jeden wariant płyty głównej może mieć slot na drugi dysk, a inny już nie. Taka różnica bywa niewidoczna z zewnątrz, ale decyduje o tym, czy upgrade jest prosty, czy w ogóle możliwy.
Jeśli chcesz, możesz potraktować ten temat bardzo praktycznie: najpierw otwórz laptop, rozpoznaj typ nośnika, potem porównaj go z dokumentacją modelu i dopiero wtedy planuj wymianę. To najkrótsza droga do odpowiedzi, bez przypadkowego odkręcania połowy obudowy i bez błędnego zakupu niepasującego SSD.
