Czujnik Halla w komputerze jest jednym z tych elementów, które działają w tle, ale realnie decydują o wygodzie i niezawodności sprzętu. Ja patrzę na niego przede wszystkim jak na bezkontaktowy sposób wykrywania położenia magnesu: bez tarcia, bez klasycznych styków i z dużą powtarzalnością. W tym artykule pokazuję, gdzie taki układ trafia w laptopach, klawiaturach i kontrolerach, czym różnią się jego odmiany oraz na co zwrócić uwagę przy wyborze albo diagnostyce.
Najważniejsze rzeczy, które warto wiedzieć od razu
- To bezkontaktowy czujnik magnetyczny, który zamienia pole magnetyczne na sygnał elektryczny.
- W sprzęcie komputerowym spotkasz go najczęściej w laptopach, klawiaturach magnetycznych, padach, enkoderach i układach zasilania.
- Wersje cyfrowe działają jak przełącznik, a liniowe pozwalają odczytać położenie lub kąt.
- Największą zaletą jest brak zużywających się styków i bardzo dobra powtarzalność.
- Najczęstszy problem to zła odległość od magnesu albo błędna orientacja elementów.

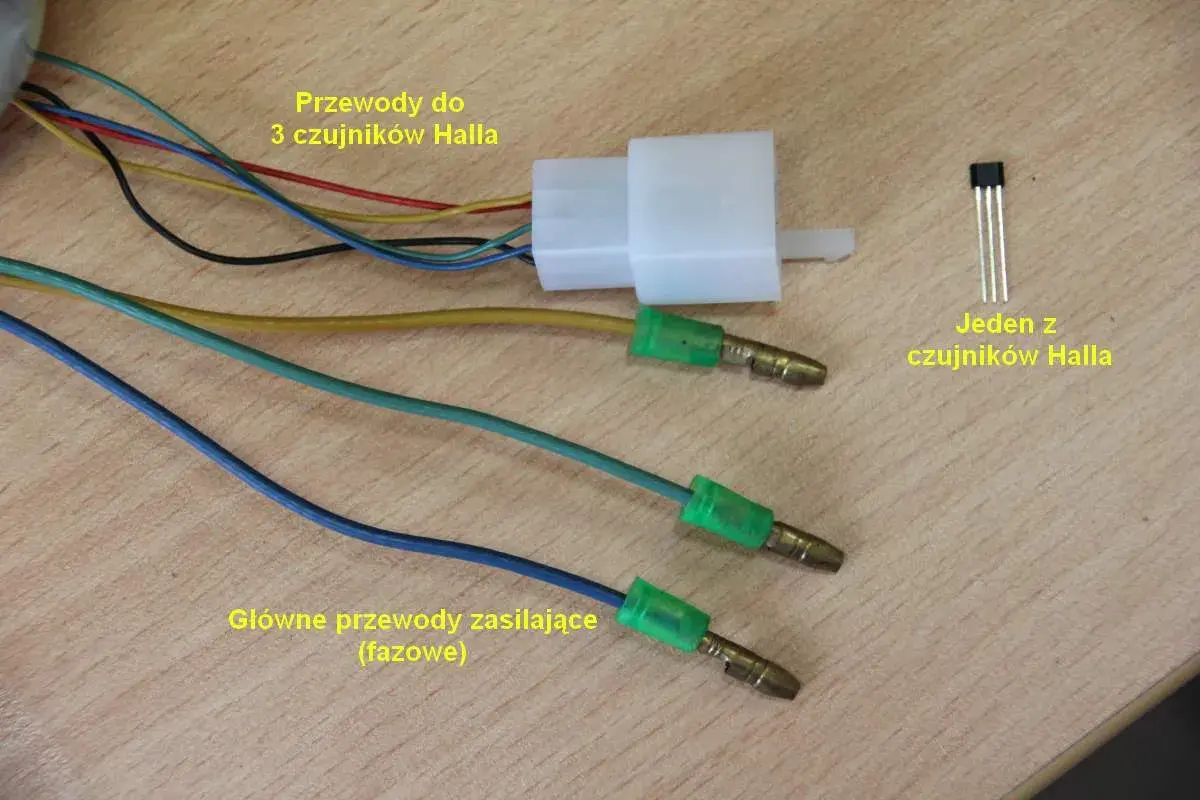

Jak działa sensor Halla i dlaczego sprawdza się w komputerach
Najprościej: magnes zbliża się do elementu pomiarowego, a półprzewodnik reaguje zmianą napięcia. Elektronika zamienia tę zmianę na stan 0/1 albo na sygnał proporcjonalny do odległości czy kąta. W dobrych układach progi przełączania bywają bardzo ostre, nawet rzędu ±1 mT, a niektóre czujniki liniowe wykrywają pole już od około 2 mT.
To właśnie dlatego taki układ dobrze pasuje do sprzętu komputerowego. Ruch jest zwykle mały, przewidywalny i powtarzalny: zamknięcie klapy laptopa, naciśnięcie klawisza, przesunięcie suwaka albo obrót pokrętła. W takich warunkach bezkontaktowy odczyt jest czystszy niż klasyczny styk, bo nie ma drgań styków, tarcia ani stopniowego zużycia mechanicznego.
Z mojego punktu widzenia to rozwiązanie ma sens wszędzie tam, gdzie liczy się prosty sygnał, niska awaryjność i możliwość pracy w ciasnej obudowie. To dobry punkt wyjścia, żeby zobaczyć, gdzie dokładnie trafia w realnym sprzęcie komputerowym.
Gdzie spotkasz go w sprzęcie komputerowym
Najbardziej znane zastosowanie to klapa laptopa, ale to tylko część historii. W komputerach i akcesoriach magnetyczny czujnik pracuje wszędzie tam, gdzie trzeba wykryć obecność, położenie albo obrót bez użycia klasycznego przełącznika.
| Zastosowanie | Po co jest używany | Co daje użytkownikowi |
|---|---|---|
| Laptop | Wykrywa zamknięcie pokrywy i zmianę położenia magnesu | Automatyczne usypianie, wygaszanie ekranu, mniejsze zużycie baterii |
| Klawiatura magnetyczna | Odczytuje punkt aktywacji klawisza | Dokładniejsza kontrola, dłuższa żywotność i brak klasycznego kontaktu mechanicznego |
| Gamepad lub joystick | Mierzy położenie osi | Mniej zużycia niż w tanich potencjometrach i stabilniejszy odczyt w czasie |
| Enkoder lub pokrętło | Wykrywa obrót i kierunek ruchu | Precyzyjna nawigacja w menu, panelach sterowania i interfejsach sprzętowych |
| Układ zasilania | Monitoruje prąd lub położenie elementu roboczego | Lepsza diagnostyka i bezpieczniejsze sterowanie energią |
W laptopie taki element najczęściej współpracuje z magnesem w klapie i pozwala systemowi rozpoznać, że ekran został zamknięty. W klawiaturach magnetycznych daje bardziej kontrolowany punkt aktywacji, a w padach i joystickach ogranicza typowe zużycie mechaniczne, które w klasycznych konstrukcjach bardzo szybko staje się źródłem problemów. W układach zasilania i sekcjach VRM pomaga z kolei obserwować pracę bez dokładania kolejnego ruchomego elementu.
W praktyce chodzi więc nie o jeden „magiczny” czujnik, ale o sposób pomiaru, który dobrze skaluje się od prostego przełączenia do dokładniejszego odczytu położenia. To prowadzi do pytania, jakie są jego odmiany i kiedy każda z nich ma sens.
Jakie są jego odmiany i kiedy każda ma sens

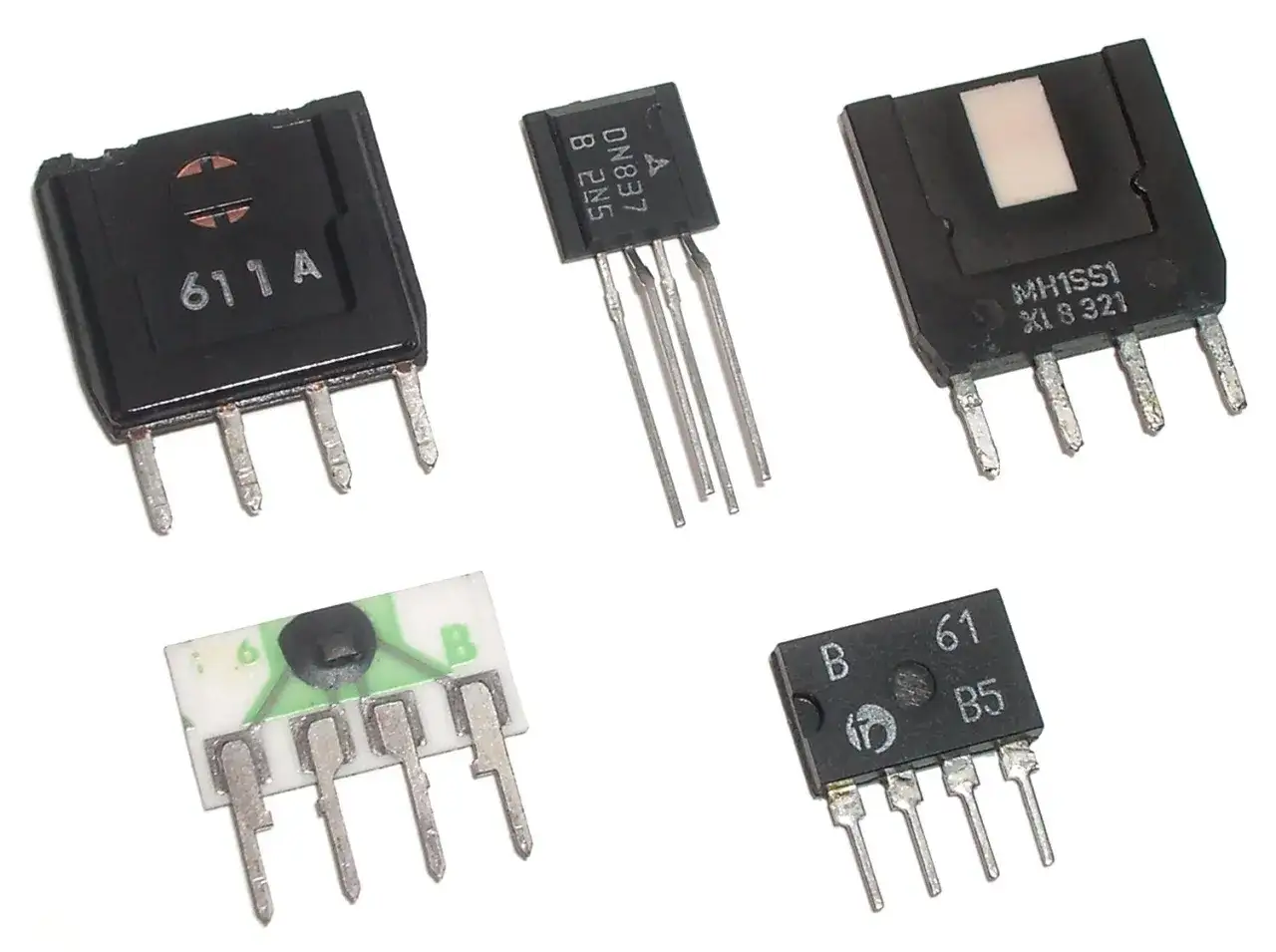

Nie każdy magnetyczny czujnik działa tak samo. Dla sprzętu komputerowego najważniejsze są cztery grupy: cyfrowe przełączniki, sensory liniowe, układy typu latch oraz rozwiązania wieloosiowe. Różnią się nie tylko sygnałem wyjściowym, ale też tym, jakiego ruchu oczekują od magnesu.
| Typ | Jaki sygnał daje | Gdzie ma największy sens | Na co uważać |
|---|---|---|---|
| Cyfrowy przełącznik | Stan 0/1 po przekroczeniu progu | Klapa laptopa, prosty przycisk, wykrywanie obecności magnesu | Liczy się dokładna odległość i kierunek zbliżania |
| Liniowy | Sygnał proporcjonalny do pola magnetycznego | Pokrętła, suwaki, osie kontrolerów, precyzyjne pozycjonowanie | Wymaga kalibracji i stabilnej geometrii mechanicznej |
| Latch | Zmienia stan zależnie od polaryzacji pola | Proste detekcje obrotu i kierunku | Magnes musi mieć właściwą orientację biegunów |
| Wieloosiowy | Odczytuje pole w kilku osiach | Lepsze kontrolery, wysokiej klasy pokrętła, bardziej złożone interfejsy | Układ jest bardziej wymagający projektowo |
W praktyce producent nie wybiera typu „na oko”, tylko pod konkretną geometrię magnesu, kierunek ruchu i oczekiwaną dokładność. Jeśli potrzebujesz tylko sygnału zamknięcia klapy, wystarczy prosty przełącznik. Jeśli chcesz wiedzieć, jak daleko przesunięto element albo jak bardzo dociśnięto klawisz, potrzebny jest wariant liniowy. To dobry moment, żeby porównać to rozwiązanie z alternatywami.
Z czym wygrywa, a gdzie przegrywa z innymi czujnikami
W sprzęcie komputerowym Hall nie jest jedynym sensownym wyborem. Czasem lepiej sprawdza się kontaktron, czasem mechaniczny mikroprzełącznik, a czasem optyka. Różnica polega na tym, że każdy z tych wariantów wygrywa w innym miejscu.
| Rozwiązanie | Mocne strony | Słabe strony | Kiedy wybrać |
|---|---|---|---|
| Układ magnetyczny z magnesem | Brak zużycia styków, dobra trwałość, czysty sygnał | Wymaga magnesu, właściwej odległości i kalibracji | Laptopy, klawiatury, kontrolery, precyzyjne pozycjonowanie |
| Kontaktron | Prosty, tani, pasywny | Szklana kapsuła, mniejsza odporność mechaniczna, mniej elastyczna integracja | Proste wykrywanie zamknięcia lub otwarcia |
| Przełącznik mechaniczny | Wyraźny klik, łatwe zrozumienie działania | Zużywa się, łapie drgania styków, wymaga ruchu fizycznego | Przyciski, gdzie użytkownik chce fizycznej informacji zwrotnej |
| Czujnik optyczny | Bardzo wysoka precyzja, brak magnesu | Wrażliwość na kurz, zabrudzenia i światło zakłócające | Czyste środowiska i bardzo dokładny odczyt ruchu |
Z mojego punktu widzenia Hall wygrywa wtedy, gdy ważniejsze są trwałość i powtarzalność niż „klik” czy prostota konstrukcji. Przegrywa natomiast tam, gdzie projektant nie chce pilnować magnesu, odległości i kalibracji. Po takim porównaniu sensowniejsze staje się już tylko pytanie o montaż i serwis.
Na co zwrócić uwagę przy wyborze lub naprawie
Najwięcej problemów widzę nie w samym układzie, tylko w jego otoczeniu. Ten typ pomiaru jest prosty elektronicznie, ale dość czuły na geometrię, orientację magnesu i tolerancję obudowy.
- Sprawdź orientację magnesu - biegun i kierunek zbliżania mają znaczenie; odwrócenie magnesu potrafi całkowicie zmienić wynik.
- Dopilnuj szczeliny montażowej - w wielu konstrukcjach przesunięcie o 1-2 mm już robi różnicę między stabilnym sygnałem a przypadkowymi przełączeniami.
- Nie mieszaj typów wyjścia - cyfrowy zamiennik nie zachowa się jak liniowy, nawet jeśli obudowa wygląda tak samo.
- Sprawdź zakres zasilania - w nowoczesnych układach spotyka się rozwiązania od 1,65 V do 5,5 V, więc zgodność trzeba potwierdzać po parametrach, nie po nazwie obudowy.
- Pamiętaj o kalibracji - w klawiaturach i joystickach firmware często mapuje punkt zerowy i zakres ruchu, więc sama elektronika nie wystarczy.
Najczęstszy błąd przy naprawie polega na tym, że winę przypisuje się samej elektronice, choć problem leży w przesuniętym magnesie albo źle osadzonej części mechanicznej. Gdy to wykluczysz, diagnoza zwykle robi się dużo prostsza.
Jak rozpoznać problem, zanim wymienisz pół urządzenia
Jeśli sprzęt zaczyna zachowywać się dziwnie, nie zakładaj od razu awarii samego układu. Najpierw sprawdź, czy nie rozjechały się mechanika i magnetyczne sprzężenie.
- Przyłóż magnes o znanej orientacji i zobacz, czy reakcja pojawia się natychmiast.
- Przesuwaj magnes o kilka milimetrów, żeby ocenić, czy czujnik działa tylko w jednym punkcie, czy ma szerszy zakres reakcji.
- Sprawdź inne miejsce obudowy albo drugi egzemplarz akcesorium, żeby wykluczyć przypadkowe zakłócenie.
- W laptopie przetestuj reakcję zamknięcia klapy w BIOS-ie albo po starcie systemu, jeśli producent daje taką możliwość.
- Jeśli nie ma żadnej reakcji, szukaj problemu w zasilaniu, taśmie, lutowaniu albo samym elemencie pomiarowym.
W laptopach bardzo często winny jest nie sam sensor, tylko magnes przesunięty po naprawie albo po prostu źle ustawiona klapa. W klawiaturach magnetycznych i kontrolerach bywa podobnie: najpierw warto wykluczyć mechanikę, dopiero potem elektronikę.
Co warto zapamiętać, gdy sprzęt ma działać bezkontaktowo przez lata
Gdy oceniam takie rozwiązanie, patrzę na trzy rzeczy: czułość, odległość od magnesu i logikę sterowania. Jeśli te trzy elementy są zgrane, magnetyczny czujnik jest jednym z najrozsądniejszych wyborów w laptopach, klawiaturach i kontrolerach. Jeśli nie, nawet dobry układ będzie sprawiał wrażenie wadliwego.
- Najlepiej sprawdza się tam, gdzie ruch jest powtarzalny i ograniczony.
- Wymaga magnesu, ale w zamian oferuje brak zużywających się styków.
- Jest bardzo trwały, choć nie wybacza przypadkowego przesunięcia montażu.
- W dobrze zaprojektowanym sprzęcie działa latami bez zauważalnej degradacji.
Jeśli mam zostawić jedną praktyczną myśl, to tę: w komputerowym sprzęcie bezkontaktowy pomiar wygrywa wtedy, gdy konstrukcja jest przemyślana równie mocno jak sam układ. Dobrze dobrany i poprawnie ustawiony element daje spokój na lata, a źle spasowany od razu ujawnia, że problem nie leży w technologii, tylko w projekcie.
